Ako sa pripojiť na Siemens PLC na diaľku bez zmien v TIA Portal
Pri vzdialenej správe Siemens PLC býva najväčším problémom, že veľa riešení funguje len ako port forwarding alebo gateway. Programátor potom musí poznať IP adresy zariadení, riešiť routovanie alebo manuálne nastavovať komunikáciu.
Moderný Remote Management System vytvára medzi počítačom programátora a výrobnou sieťou transparentné spojenie. TIA Portal sa následne správa, akoby bol počítač pripojený priamo do lokálnej siete.

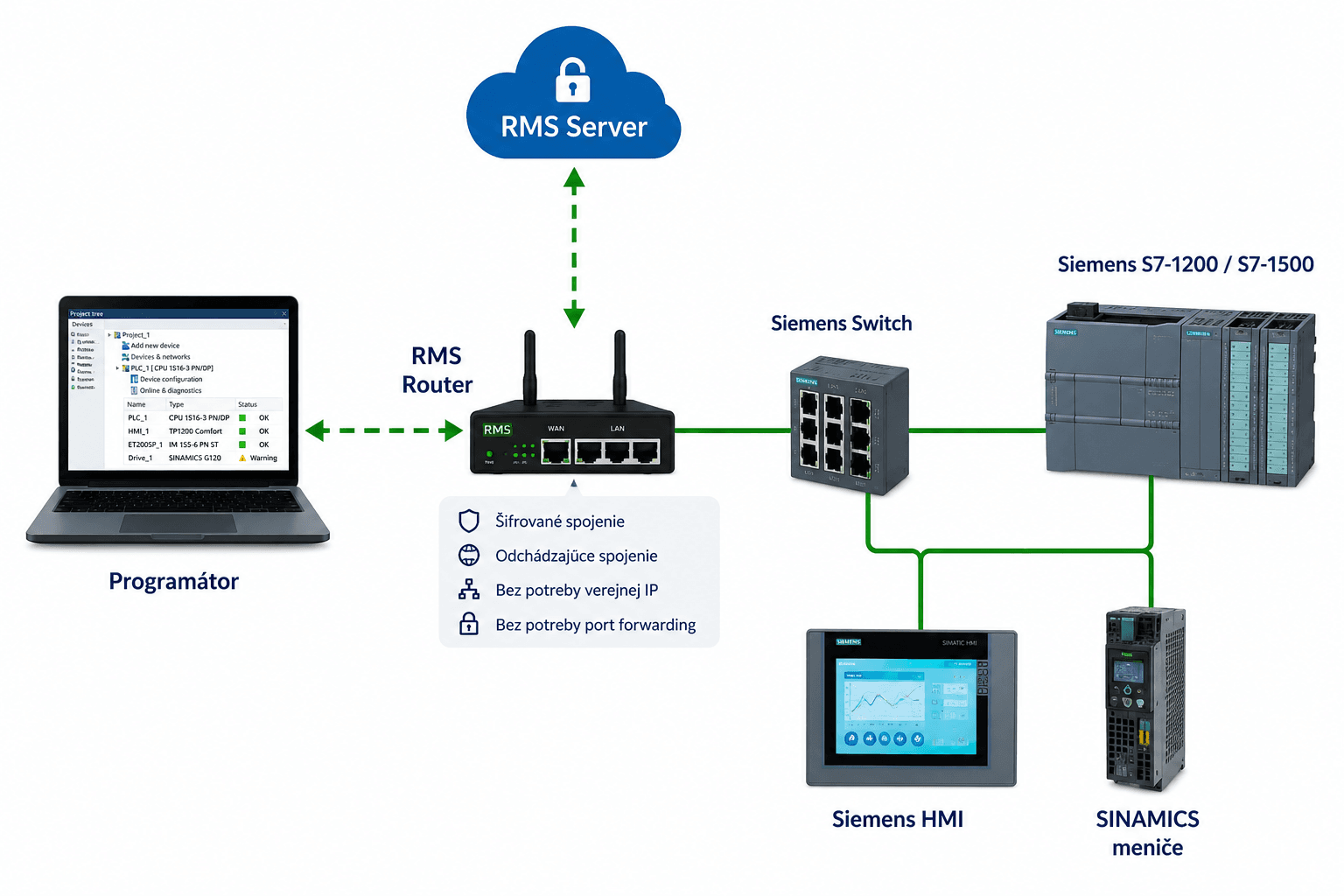

TIA Portal na počítači programátora sa cez Remote Connect šifrované spojenie pripája priamo do výrobnej siete so Siemens S7, HMI a SINAMICS.
Automatické vyhľadanie PLC v TIA Portal
Jednou z hlavných výhod Remote Connect je podpora ethernet broadcast komunikácie. Programátor nemusí poznať IP adresu PLC – stačí otvoriť TIA Portal a kliknúť na "Accessible Devices".
- Accessible Devices
- Online Browse
- Profinet Device Discovery
- Automatické vyhľadanie PLC
- Vyhľadanie HMI panelov
- Vyhľadanie Profinet zariadení
Podpora PROFINET DCP
Siemens používa na konfiguráciu zariadení protokol PROFINET DCP, ktorý je založený na ethernet broadcast a multicast rámcoch. Mnohé VPN riešenia tieto pakety neprenášajú. Výsledkom je, že síce PLC pingnete, ale:
- nefunguje Scan Devices
- nefunguje Assign Device Name
- nefunguje Accessible Devices
Remote Connect prenáša aj tieto rámce, takže na diaľku môžete:
- Vyhľadávanie zariadení
- Zmena PROFINET názvov
- Zmena IP adries zariadení
- Uvádzanie nových zariadení do prevádzky
Online diagnostika
Po pripojení môžete vykonávať plnohodnotnú online diagnostiku rovnako ako pri lokálnom pripojení.
- Sledovanie online premenných
- Monitorovanie diagnostického bufferu
- Sledovanie stavu vstupov a výstupov
- Analýza alarmov
- Čítanie systémových hlásení
Nahrávanie programu
Remote Connect neobmedzuje komunikáciu TIA Portal. Všetky štandardné operácie s programom fungujú bez obmedzení.
- Upload device
- Download to device
- Compare Online/Offline
- Firmware update
- Diagnostics
Nie len Siemens PLC
Rovnaký princíp funguje aj pre ďalšie zariadenia.
Bez verejnej IP adresy
Zariadenie vytvorí odchádzajúce šifrované spojenie na Remote Connect server. Na strane zákazníka nie je potrebné robiť žiadne zmeny v sieťovej infraštruktúre.

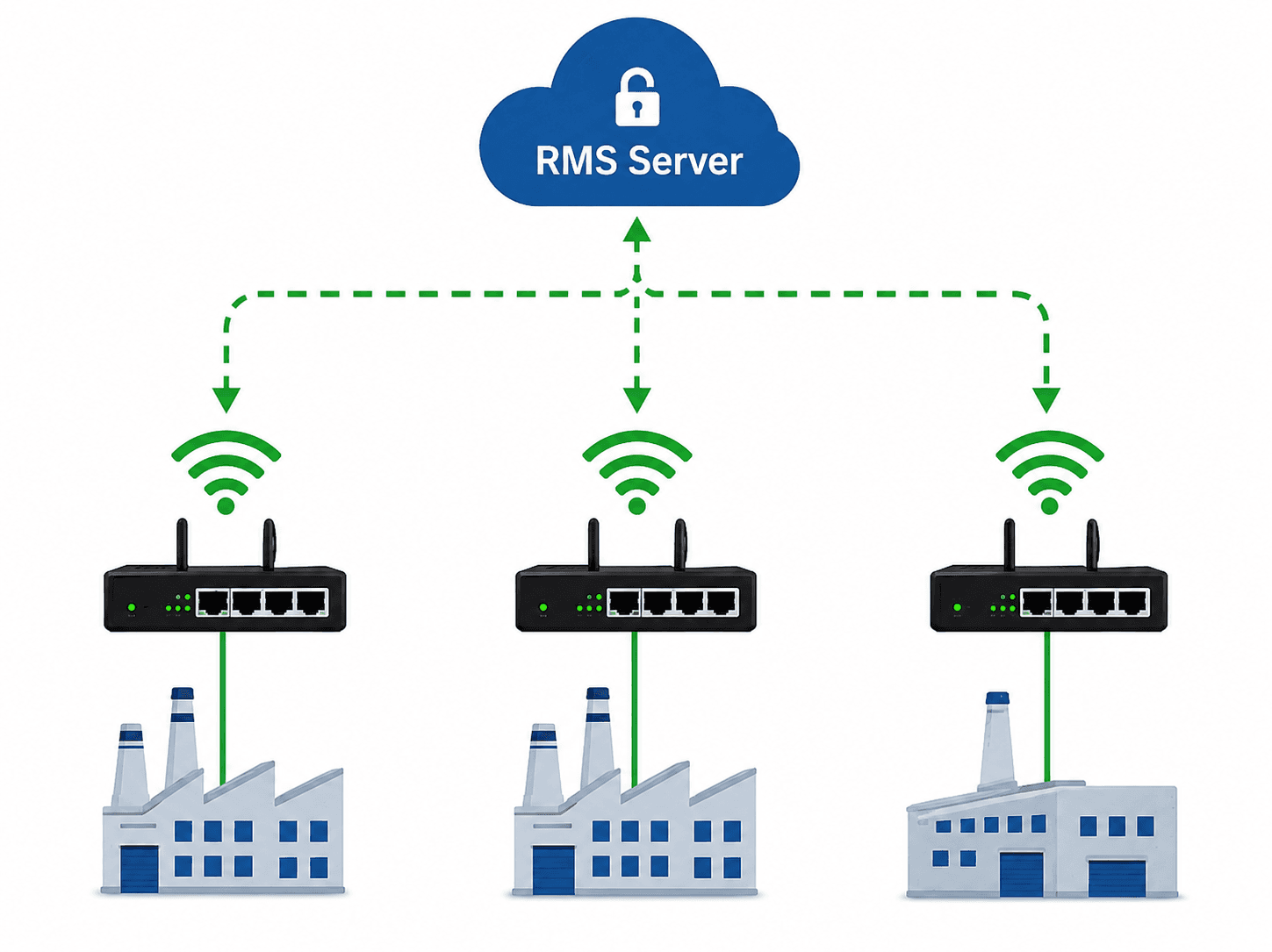

Každá prevádzka sa pripája na Remote Connect Server odchádzajúcim spojením – bez verejnej IP a bez otvárania portov.
- Nie je potrebné nastavovať port forwarding
- Nie je potrebné riešiť firewall zákazníka
- Nie je potrebné objednávať verejnú IP adresu
Záver
Pri vzdialenej správe Siemens PLC nestačí iba VPN spojenie. Dôležitá je podpora broadcast a PROFINET komunikácie, aby fungovali všetky nástroje TIA Portal vrátane Accessible Devices, Profinet Scan a konfigurácie zariadení. Remote Connect umožňuje pracovať so zariadeniami na diaľku rovnako, ako keby ste boli fyzicky pripojení do výrobnej siete.
